در دنیای امروز که نیاز به انتقال سریع و مطمئن دادهها در صنایع مختلف به شدت حس میشود، انتخاب مبدلهای رابط با کیفیت و امکانات متنوع از اهمیت ویژهای برخوردار است. ITT-MU-4E1-1GE به عنوان یک مبدل پیشرفته و مدرن، بر پایه فناوری FPGA طراحی شده است و هدف آن تسهیل ارتباطات دادهای در شرایط چالشبرانگیز میباشد. این دستگاه با استفاده از تکنولوژیهای نوین، امکان اتصال و انتقال چندین کانال E1 به رابط نوری اترنت را فراهم میکند. در این متن، به بررسی ویژگیها، قابلیتها و مزایای این مبدل قدرتمند میپردازیم تا نشان دهیم چگونه میتواند به بهبود عملکرد و امنیت شبکههای صنعتی کمک کند.

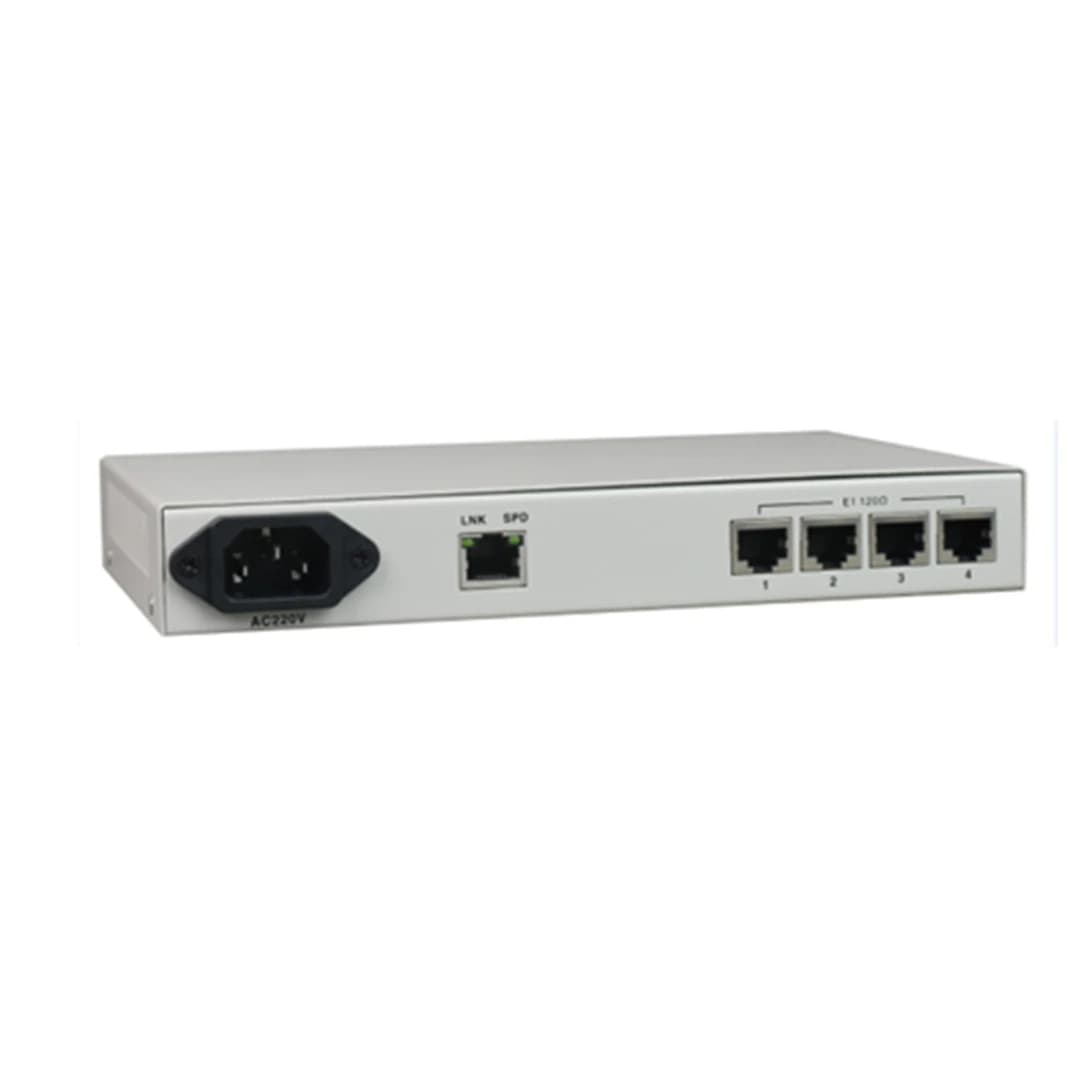

مالتی پلکسر ایوان به شبکه 4 ایوان کانورتور
ITT-EC-4E1-1FE4.5
موجود در انبار
توضیحات محصول
این مبدل رابط بر پایه فناوری FPGA ساخته شده و از تکنولوژی Multiplexing معکوس استفاده میکند تا چندین مدار E1 را برای انتقال دادههای اترنت 4 کاناله 100BASE-TX بههم متصل کند. این دستگاه قابلیت تبدیل ۱ تا ۴ کانال E1 به رابط نوری اترنت را فراهم میکند. همچنین، میتواند سیگنالهای فرستنده و گیرنده را بهصورت نقطهبهنقطه به رابط نوری اترنت منتقل کند تا کانالهای E1 به رابط نوری اترنت متصل شوند.
برخلاف پلهای شبکه از راه دور معمول، این دستگاه از پیکربندی ۱ تا ۴ کانال E1 پشتیبانی میکند و بهصورت خودکار تعداد کانالهای E1 را تشخیص داده و بهترین کانالهای موجود را انتخاب میکند. همچنین این مبدل قادر است تفاوتهای زمانی تأخیر خطوط E1 را در نظر بگیرد و بر اساس آنها عمل کند. با توجه به ویژگیهای پیشرفته این دستگاه، کاربران میتوانند مطمئن باشند که ارتباطات دادهای به شکلی قابل اعتماد و بدون وقفه بین کانالهای E1 و رابطهای نوری اترنت برقرار خواهد شد.
قابلیت ها
دستگاه مورد نظر بر پایه IC اختصاصی طراحی شده و تحت حقوق مالکیت انحصاری قرار دارد. این دستگاه به کاربران این امکان را میدهد که دادههای اترنت را به طور شفاف در مدارهای 1 تا 4 کانال E1 انتقال دهند. یکی از ویژگیهای کلیدی این دستگاه، قابلیت ریست آن به صورت محلی و از راه دور است، که به مدیران شبکه اجازه میدهد بدون نیاز به دسترسی فیزیکی به دستگاه، آن را ریست کنند. همچنین، رابط اترنت این دستگاه از نوع 100BASE-FX بوده و به خوبی از پروتکل VLAN پشتیبانی میکند. این ویژگی به بهبود مدیریت و تفکیک ترافیک داده کمک میکند.
علاوه بر این، دستگاه از 4096 آدرس MAC دینامیک پشتیبانی میکند و قابلیت فیلتر کردن فریمهای داده محلی را دارد. این امکانات به بهبود عملکرد شبکه و افزایش امنیت دادهها کمک شایانی میکند. سرعت هر کانال در این دستگاه 1984Kbit/s است و با اتصال چهار کانال، پهنای باند کل به 7936Kbit/s میرسد، که این امکان را فراهم میآورد تا حجم بالایی از دادهها به طور همزمان منتقل شود. همچنین، این دستگاه قابلیت پشتیبانی از تمامی حالتهای کاری اترنت را دارد، به این معنی که کاربران میتوانند بسته به نیازهای شبکه خود، حالت مناسب را انتخاب کنند.
یکی دیگر از ویژگیهای منحصر به فرد این دستگاه، قابلیت تنظیم آستانه خطای CRC است. این ویژگی میتواند خطوط انتقال با کیفیت پایین را بهطور خودکار شناسایی کرده و در صورت وجود خطا، مسیر معیوب را در یک جهت قطع کند، بدون اینکه انتقال داده در جهت دیگر تحت تأثیر قرار بگیرد. به این ترتیب، دستگاه میتواند دادهها را به صورت نامتقارن منتقل کند که این ویژگی در شرایطی که یک خط دچار مشکل شده، بسیار کاربردی است. علاوه بر این، دستگاه میتواند تفاوتهای زمانی تا 100 میلیثانیه بین کانالهای E1 را مدیریت کند و اگر این تفاوت از محدوده مجاز فراتر رود، بهطور خودکار ارسال داده در کانال E1 با تأخیر بالا را متوقف میکند.
رابط E1 این دستگاه مطابق با استانداردهای ITU-T G.703، G.704 و G.823 طراحی شده و از اسلاتهای زمانی سیگنال پشتیبانی نمیکند. همچنین، این دستگاه دارای مدارهای بازیابی ساعت و کدگذاری HDB3 است که به بهبود پایداری و دقت انتقال داده کمک میکند. یکی از ویژگیهای جالب توجه این دستگاه، پشتیبانی از hot-plug برای کانالهای E1 است، که به کاربران اجازه میدهد بدون قطع جریان داده، کانالهای E1 را بهصورت زنده اضافه یا حذف کنند.
در نهایت، این دستگاه بهطور خودکار تعداد کانالهای E1 موجود را شناسایی کرده و بهترین کانال را برای استفاده انتخاب میکند. این ویژگی به بهینهسازی عملکرد دستگاه کمک کرده و باعث میشود که دستگاه بهطور خودکار با شرایط متغیر شبکه سازگار شود. به این ترتیب، دستگاه قادر است در شرایط مختلف شبکه و با مدارهای E1 با کیفیت متغیر، بهترین عملکرد را ارائه دهد.طراحی مقاوم در برابر شرایط محیطی
ITT-MU8394 با بدنه فلزی صنعتی و درجه حفاظت IP40، یک گزینه بسیار مناسب برای استفاده در محیطهای دشوار است. این طراحی به آن کمک میکند تا در برابر تداخلات الکترومغناطیسی و نوسانات شدید الکتریکی مقاومت بالایی داشته باشد. همچنین، این دستگاه قادر است در دماهای بین -10 تا 50 درجه سانتیگراد عمل کند، که این ویژگی به آن اجازه میدهد در شرایط محیطی چالشبرانگیز بهخوبی عملکرد خود را حفظ کند. بهطور کلی، ITT-MU8394 گزینهای مطمئن برای کاربرد در صنایع مختلف به شمار میرود.جدول مشخصات محصول
| ویژگی | مشخصات |
|---|---|
| انتقال اترنت | پشتیبانی از انتقال شفاف دادههای اترنت بر روی ۱ تا ۴ مدار E1 |
| رابط اترنت | 100BASE-FX، پشتیبانی از پروتکل VLAN |
| مدیریت آدرس MAC | پشتیبانی از ۴۰۹۶ آدرس MAC داینامیک با فیلتر کردن فریمهای محلی |
| نرخ رابط E1 | n×64 Kbps ± 50 ppm |
| امپدانس E1 | 75Ω (نامتعادل) / 120Ω (متعادل) |
| افت مجاز E1 | 0 تا 6 dBm |
| دمای کاری | 10-°C تا 50°C |
| منبع تغذیه | AC: 180V تا 260V / DC: -48V، +24V |
| مصرف برق | ≤ 10W |
| ابعاد | 216 × 140 × 31 میلیمتر (عرض × عمق × ارتفاع) |
| وزن | 1.3 کیلوگرم |
مشخصات فنی محصول
Specifications for ITTelecom 4E1-1FE Interface Converter (Model: ITT-MU8394)
- Self-Copyright IC: Based on proprietary IC technology.
- Ethernet Transmission: Supports transparent Ethernet data transmission over 1-4 E1 circuits.
- Remote Reset: Allows local and remote device reset.
- Ethernet Interface: 100BASE-FX, supports VLAN protocol.
- MAC Address Handling: Supports 4,096 dynamic MAC addresses with local data frame filtering.
E1 Interface
- Interface Standard: Complies with protocol G.703
- Interface Rate: n*64 Kbps ± 50 ppm
- Interface Code: HDB3
- E1 Impedance:
- 75Ω (unbalanced)
- 120Ω (balanced)
- Jitter Tolerance: In accordance with protocols G.742 and G.823
- Allowed Attenuation: 0 ~ 6 dBm
Ethernet Interface (10/100M)
- Interface Rate: 10/100 Mbps, half/full duplex auto-negotiation
- Interface Standard: Compatible with IEEE 802.3, IEEE 802.1Q (VLAN)
- MAC Address Capability: 4096 addresses
- Connector: RJ45, supports Auto-MDIX
Working Environment
- Working Temperature: -10°C to 50°C
- Working Humidity: 5% to 95% (no condensation)
- Storage Temperature: -40°C to 80°C
- Storage Humidity: 5% to 95% (no condensation)
Power
- Power Supply:
- AC: 180V to 260V
- DC: -48V, +24V
- Power Consumption: ≤ 10W
Dimensions
- Product Size: 216 mm x 140 mm x 31 mm (W x D x H)
- Weight: 1.3 kg
