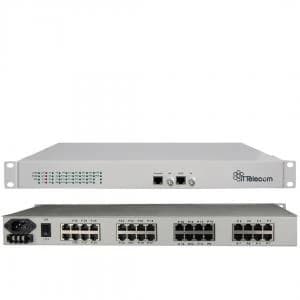

سیستم انتقال صوت روی ایوان 30 کانال

مشخصات:

• می تواند وضعیت دستگاه را از راه دور از طریق زنگ هشدار کنترل نماید
• رابط E1 کاملاً مطابق با 703 است، از بازیابی ساعت دیجیتال و فناوری phase-lock استفاده می‌کند
• پورت صدا از FXO و FXS پشتیبانی می‌کند، رابط صوتی 2/4 سیمی، تلفن Magnet، پورت FXO متصل شده با برنامه switchboard کنترل شده، پورت FXS به تلفن کاربر متصل شده است.
• کانال‌های 1 تا 30 برای دسترسی صوتی، از ویژگی caller ID پشتیبانی می‌کند و از عملکرد قطبیت معکوس پشتیبانی می‌کند.
• خاموش بودن دستگاه نهایی یا قطع اتصال سیگنال E1 را تشخیص دهد و این هشدارها را از طریق زنگ هشدار LED نمایش می‌دهد.
• دو نوع ساعت ارائه می دهد: ساعت اصلی E1 و ساعت خط E1.
• از اسلات 6U 13 پشتیبانی می‌کند، می تواند SNMP متمرکز را تشخیص دهد، نوع 1U می‌تواند با SNMP مستقل تجهیز شود.
• منبع تغذیه دارای چندین حالت: 220 ولت از نوع AC، 24 و 48 ولت از نوع DC و غیره است

این دستگاه 1U است، دارای کارت رک 6U است که 30 خروجی تلفن را فراهم می‌کند، بخش قطعات الکترونیکی در همه مدارها دیجیتالی است، دستگاه دارای قابلیت اطمینان، ثبات، مصرف کم برق، یکپارچگی بالا، اندازه کوچک، نصب و نگهداری آسان می‌باشد.

بسیاری از مشتریان اپراتورهای مخابراتی خطوط اجاره‌ای E1 را در شبکه‌های کامپیوتری را مورد استفاده قرار می‌دهند، این تجهیزات را می‌توان در خط E1 چند تلفن جاده‌ای اجاره کرد، شما می‌توانید بین ستاد مرکزی و دفاتر شعبه تماس رایگان برقرار کنید.

E1 Interface

• Interface Standard: comply with protocol G703
• Interface Rate: n*64Kbpc±50ppm
• Interface Code:HDB3
• E1 Impedance: 75Ω (unbalance), 120Ω (balance)
• Jitter tolerancce:In accord with protocol G.742 and G.823
• Allowed Attenuation: 0 ~6dBm

FXS Phone Interface

• Ring voltage: 75V
• Ring trequence:25HZ
• Two-line Impedance:600 Ohm (pick up)
• Return: 40 dB

Em 2/4 Line

• AD: 0dB
• DA:
• Two/Four-line impedance: 600 Ohm
• Return loss 20 dB

FXO Switch interface

• Ring detect voltage: 35V
• Ring detection frequency: 17HZ-60HZ
• Two-line impedance: 600 Ohm (pick up)
• Return loss 40dB

Working enviroment

• Working Temperature: -10°C ~ 50°C
• Working Humidity: 5% ~ 95% (no condensation)
• Storage Temperature: -40°C ~ 80°C
• Storage HUmidity: 5% ~ 95% (no condesation)
